Grenställ GT90 i enkel och dubbelsidigt utförande, installeras antingen med en central stolpe eller monterat mot en vägg. Ställaget har en solid och väl beprövad konstruktion med skruvade armar tillverkade i varmvalsade IPE profiler.

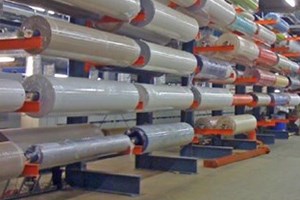

Ställagen är speciellt utformade för att enkelt kunna lagra och organiserad förvaring av långgods som; stålbalkar, rör, virkesförpackningar, metallskivor, lådor, brädor eller lister i olika längder.

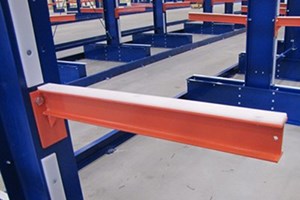

Dimensionering och tillverkning sker utifrån krav från varje enskild leverans, vilket skapar stor flexibilitet då varje installation anpassas utifrån; last, höjd, armlängd och förekommande arbetsmiljö. Ett stort tillbehörsprogram gör att ställaget kan anpassas efter behov och användningsområde.

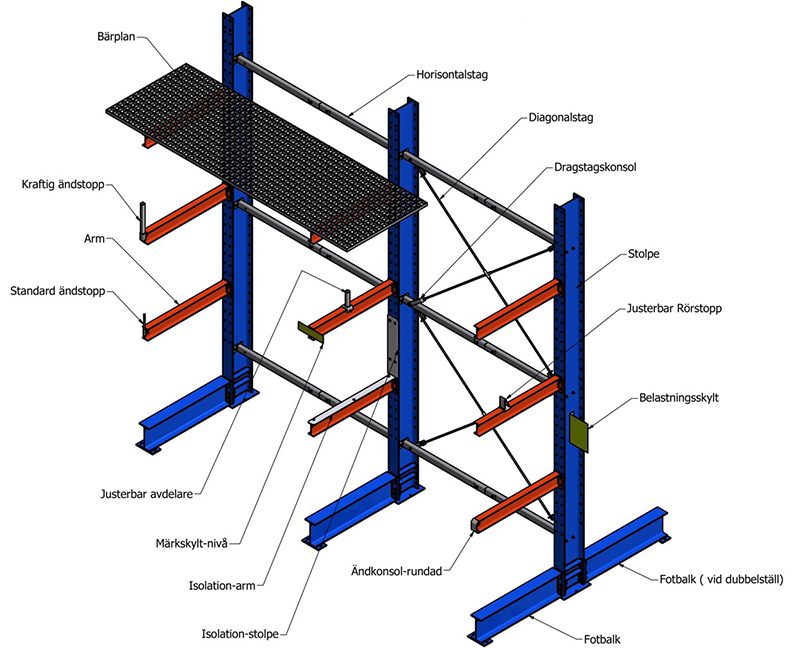

Komponenter och uppbyggnad
Belastning & dimensioneringsförutsättningar
En förutsättning för rätt dimensionering av grenstället är att man tar reda på vad som skall lagras; godsvikt, dimensioner, geometri och godsets placering i ställaget. Tillverkning sker i modern maskinpark enligt SS-EN 1090-2 och Grenställ GT90 dimensioneras enligt FEM 10.2.09, Cantilever Design Code.
Grenställ med tak för utomhusbruk
Tak dimensionering sker enligt angiven snözon och konstruktionen består av takkonsoller, Z-lättbalksprofiler, takplåt TP45 samt nockbeslag. Taklutning är i standardutförande 5 grader.
